Texas Instruments LM324N
- Парт. №:
- LM324N
- Производитель:
- Texas Instruments
- Упаковка:
- 14-DIP (0.300", 7.62mm)
- Техническая документация:
-
LM324N.pdf
- Описание:
- IC OPAMP GP 4 CIRCUIT 14DIP
- Оплата:
- Доставка:
Детали продукта
What Is an TI LM324N?
The Texas Instruments LM124N consists of four independent, high-gain, internally frequency compensated operational amplifiers designed to operate from a single power supply over a wide range of voltages. Operation from split-power supplies is also possible and the low-power supply current drain is independent of the magnitude of the power supply voltage. Application areas include transducer amplifiers, DC gain blocks and all the conventional op amp circuits which now can be more easily implemented in single power supply systems. For example, the LM324N can directly operate off of the standard 5-V power supply voltage which is used in digital systems and easily provides the required interface electronics without requiring the additional ±15 V power supplies.
LM124N Features
- Internally frequency compensated for stable unity-gain operation
- High DC voltage gain of 100 dB
- Wide bandwidth of 1 MHz (unity gain), with temperature compensation
- Flexible power supply range:
- Single supply: 3V to 32V
- Dual supply: ±1.5V to ±16V
- Very low supply current drain: 700 µA, essentially independent of supply voltage
- Low input bias current: 45 nA, temperature compensated
- Low input offset voltage: 2 mV, and offset current of 5 nA
- Input common-mode voltage range includes ground
- Differential input voltage range equal to power supply voltage
- Large output voltage swing: from 0V to V+ – 1.5V
Pin Configuration and Functions

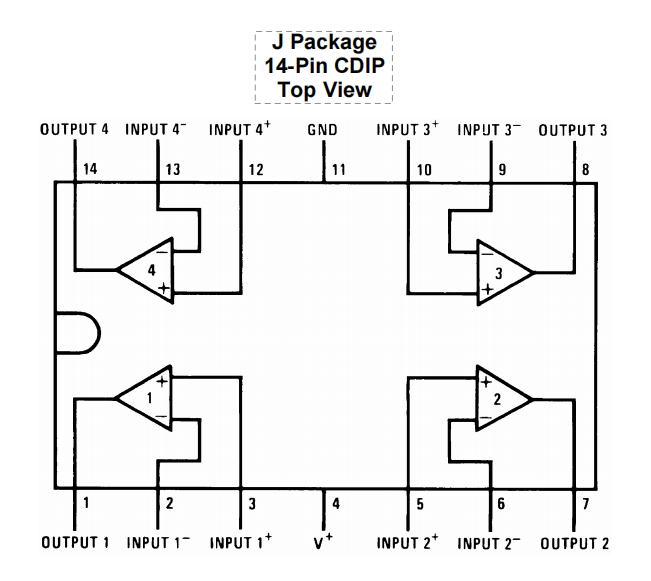

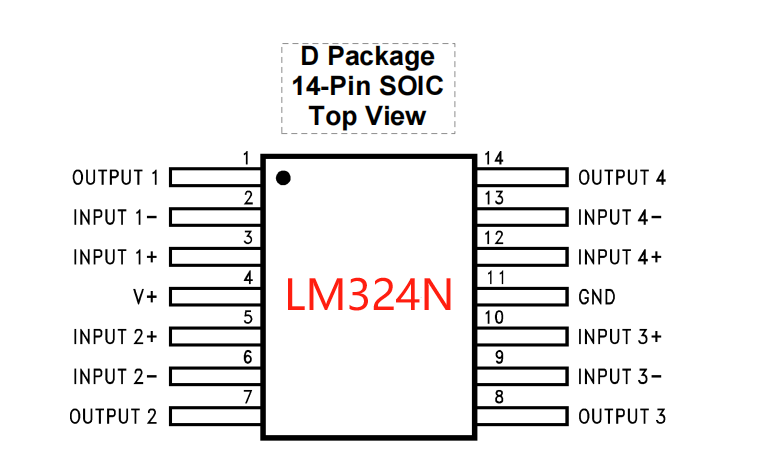

LM324N IC Pin Configuration
| Pin Name | Pin No. | Type | Description |
| OUTPUT1 | 1 | O | Output, Channel 1 |
| INPUT1− | 2 | I | Inverting Input, Channel 1 |
| INPUT1+ | 3 | I | Noninverting Input, Channel 1 |
| V+ | 4 | P | Positive Supply Voltage |
| INPUT2+ | 5 | I | Noninverting Input, Channel 2 |
| INPUT2− | 6 | I | Inverting Input, Channel 2 |
| OUTPUT2 | 7 | O | Output, Channel 2 |
| OUTPUT3 | 8 | O | Output, Channel 3 |
| INPUT3− | 9 | I | Inverting Input, Channel 3 |
| INPUT3+ | 10 | I | Noninverting Input, Channel 3 |
| GND | 11 | P | Ground or Negative Supply Voltage |
| INPUT4+ | 12 | I | Noninverting Input, Channel 4 |
| INPUT4− | 13 | I | Inverting Input, Channel 4 |
| OUTPUT4 | 14 | O | Output, Channel 4 |
LM324N Advantages
- Eliminates the need for dual supplies in many analog designs
- Four op amps in a single, internally compensated package
- Direct sensing near ground with output also capable of reaching ground
- Compatible with all logic families, easing integration
- Low power drain ideal for battery-powered systems
- Input common-mode voltage range and output swing support ground-referenced operation
- Unity gain crossover frequency is temperature compensated
- Input bias current is also temperature compensated, enhancing stability in varying environments
Applications of LM124-N:
The LM124-N is closely related to the widely-used LM324N and shares many practical application scenarios. Below are typical uses of the LM124-N in real-world circuit designs:1. Signal Conditioning
Amplifies low-level signals, filters out noise, and matches impedance-ideal for sensor interfaces and analog front ends.
2. Voltage Comparator
Compares two input voltages and drives logic-level outputs for overvoltage protection, zero-crossing detection, and monitoring.
3. Active Filters
Implements low-pass, high-pass, band-pass, and band-stop filters for frequency selection in audio, communication, and test systems.
4. Voltage Reference & Buffer
Operates as a voltage follower to provide a stable reference for ADCs, DACs, or precision analog subsystems.
5. Oscillator Circuits
Generates square or triangle waves for timing control, waveform synthesis, PWM control, or tone generation.
6. Active Rectifiers
Used in precision full-wave rectifier circuits, achieving better efficiency than passive diode-based designs.
7. Current Sensing
Detects current across shunt resistors in power management, battery monitoring, or motor control, leveraging its low offset specs.
8. Temperature Measurement
Interfaces with thermistors or sensors to build temperature control loops, with accurate signal amplification and linearization.
9. Voltage Regulation
Forms feedback loops in voltage regulator circuits to maintain constant output under load and input fluctuations.
10. Audio Amplifiers
Supports low-power audio applications such as intercoms, alarms, and portable sound systems by acting as a simple amplifier.
Environmental & Export Classifications
| Attribute | Description |
| RoHS Status | ROHS3 Compliant |
| Moisture Sensitivity Level (MSL) | Not Applicable |
| REACH Status | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
LM324N Характеристики
- Характеристики
- Часто задаваемые вопросы
- Атрибуты
- Значение свойства
- Производитель
- Texas Instruments
- Серия:
- LinCMOS™
- Корпус/корпус:
- 14-DIP (0.300", 7.62mm)
- Упаковка:
- Tube
- Состояние продукта:
- Active
- Тип усилителя:
- General Purpose
- Количество цепей:
- 4
- Тип выхода:
- -
- Скорость нарастания:
- -
- Коэффициент усиления полосы пропускания:
- 1.2 MHz
- -3 дБ Пропускная способность:
- -
- Ток - смещение на входе:
- 45 nA
- Напряжение - смещение на входе:
- 2 mV
- Ток - Питание:
- 1.5mA
- Ток - выход/канал:
- 40 mA
- Напряжение - диапазон питания (мин.):
- 3 V
- Напряжение - диапазон питания (макс.):
- 32 V
- Рабочая температура:
- 0°C ~ 70°C (TJ)
- Марка:
- -
- Квалификация:
- -
- Тип крепления:
- Through Hole
- Устройство поставщика Упаковка:
- 14-PDIP
1. Как заказать LM324N на БомКей Электроникс?
На данный момент,, БомКей Электроникс предоставляется только обработка заказов между клиентами. После отправки вашего RFQ наш профессиональный агент свяжется с вами и предложит конкурентоспособные цены на мировом рынке, а также поможет завершить заказ, если вы примете наше предложение.
2. Как БомКей Электроникс обеспечивает, что LM324N идет от оригинального производителя или авторизованных агентов?
У нас есть профессиональная и опытная команда контроля качества, которая строго проверяет и тестирует LM324N. Все поставщики должны пройти нашу квалификационную проверку перед тем, как опубликовать свои товары, включая LM324N на БомКей Электроникс; мы обращаем больше внимания на каналы и качество LM324N товаров, чем любой другой клиент. Мы строго проводим аудит поставщиков, чтобы вы могли делать покупки с уверенностью. .
3. Точно ли отображаются цена и инвентарь? LM324N Цена и инвентарь на?
Цена и инвентарь на LM324N часто изменяются и не всегда могут обновляться своевременно, обновления происходят периодически в течение 24 часов. Кроме того, наша цена обычно истекает через 5 дней.
4. Какие формы оплаты принимаются??
Принимаются переводы, PayPal, Alipay, WeChat, кредитные карты, Western Union, MoneyGram и Escrow..
Теплые советы: Некоторые заказы с определенными формами оплаты могут потребовать дополнительную плату за обработку..
5. Как организована доставка??
Клиенты могут выбрать ведущих транспортных компаний, таких как DHL, UPS, FedEx, TNT и зарегистрированная почта. Доступна также страховка доставки..
Как только ваш заказ будет обработан для отправки, наш продавец отправит вам электронное письмо с информацией о статусе доставки и номере для отслеживания..
Теплые советы: для отображения информации для отслеживания у перевозчиков может потребоваться до 24 часов. Обычно экспресс-доставка занимает 3-5 дней, а зарегистрированная почта — от 25 до 60 дней..
6. Какой процесс возврата или обмена товаров? LM324N?
Все товары проходят предвывозной контроль (PSI), случайным образом выбираются из всех партий вашего заказа для проведения систематической проверки перед отправкой. Если с товаром есть проблемы, LM324N мы примем замену или возврат товара LM324N только при выполнении всех нижеуказанных условий:
(1)Такие как нехватка в количестве, доставка неправильных товаров или видимые внешние дефекты (повреждения и ржавчина и т.д.), и мы признаем эти проблемы..
(2)Мы должны быть уведомлены о дефекте в течение 90 дней после доставки LM324N.
(3)Товар не должен быть использован и должен находиться в оригинальной непакованной упаковке..
Два процесса для возврата товара:
(1)Сообщите нам в течение 90 дней
(2)Получите разрешение на возврат
7.Как связаться с нами для получения технической поддержки, такой как LM324N диаграмма выводов, LM324N технический паспорт?
Если вам нужна послепродажная поддержка, не стесняйтесь связаться с нами..
LM324N Сравнение
| Изображения |  |
|
 |
 |
|
| Парт. № | LM324N | LM324N/NOPB | LM324NSR | LM324NS | LM324NE4 |
| Производитель | Texas Instruments | Texas Instruments | Texas Instruments | Texas Instruments | Texas Instruments |
| Series | LinCMOS™ | LinCMOS™ | - | - | LinCMOS™ |
| Package/Case | 14-DIP (0.300", 7.62mm) | 14-DIP (0.300", 7.62mm) | 14-SOIC (0.209", 5.30mm Width) | 14-SOIC (0.209", 5.30mm Width) | 14-DIP (0.300", 7.62mm) |
| Packaging | Tube | Tube | Tape & Reel (TR) | Bulk | Bulk |
| Product Status | Active | Active | Active | Active | Obsolete |
| Amplifier Type | General Purpose | General Purpose | General Purpose | General Purpose | General Purpose |
| Number of Circuits | 4 | 4 | 4 | 4 | 4 |
| Output Type | - | - | - | - | - |
| Slew Rate | - | - | 0.5V/µs | 0.5V/µs | - |
| Gain Bandwidth Product | 1.2 MHz | 1 MHz | 1.2 MHz | 1.2 MHz | 1.2 MHz |
| -3db Bandwidth | - | - | - | - | - |
| Current - Input Bias | 45 nA | 45 nA | 20 nA | 20 nA | 45 nA |
| Voltage - Input Offset | 2 mV | 2 mV | 3 mV | 3 mV | 2 mV |
| Current - Supply | 1.5mA | 1.5mA | 1.4mA (x4 Channels) | 1.4mA (x4 Channels) | 1.5mA |
| Current - Output / Channel | 40 mA | 40 mA | 30 mA | 30 mA | 40 mA |
| Voltage - Supply Span (Min) | 3 V | 3 V | 3 V | 3 V | 3 V |
| Voltage - Supply Span (Max) | 32 V | 32 V | 30 V | 30 V | 32 V |
| Operating Temperature | 0°C ~ 70°C (TJ) | 0°C ~ 70°C (TJ) | 0°C ~ 70°C (TA) | 0°C ~ 70°C (TA) | 0°C ~ 70°C (TJ) |
| Grade | - | - | - | Automotive | - |
| Qualification | - | - | - | AEC-Q100 | - |
| Mounting Type | Through Hole | Through Hole | Surface Mount | Surface Mount | Through Hole |
| Supplier Device Package | 14-PDIP | 14-PDIP | 14-SO | 14-SO | 14-PDIP |
