Texas Instruments BQ21040DBVR
- Парт. №:
- BQ21040DBVR
- Производитель:
- Texas Instruments
- Категория:
- Зарядные устройства для аккумуляторов
- Упаковка:
- SOT-23-6
- Техническая документация:
-
BQ21040DBVR.pdf
- Описание:
- IC BATT CHG LI-ION 1CELL SOT23-6
- Оплата:
- Доставка:
Детали продукта
Description
The BQ21040DBVR device is a highly integrated Li-Ion and Li-Pol linear battery charger device targeted at spacelimited portable applications. The device operates from either a USB port or AC adapter. The high input voltage range with input overvoltage protection supports low-cost unregulated adapters. The BQ21040DBVR has a single power output that charges the battery. A system load can be placed in parallel with the battery as long as the average system load does not keep the battery from charging fully during the 10 hour safety timer. The battery is charged in three phases: conditioning, constant current and constant voltage.
In all charge phases, an internal control loop monitors the IC junction temperature and reduces the charge current if an internal temperature threshold is exceeded. The charger power stage and charge current sense functions are fully integrated. The charger function has high accuracy current and voltage regulation loops, charge status display, and charge termination. The pre-charge current and termination current threshold are fixed to 20% and 10%, respectively. The fast charge current value is programmable through an external resistor.
Key Features:
Charging Capabilities:- 1% charge voltage accuracy for consistent and safe battery performance
- 10% charge current accuracy for reliable current control
- Supports programmable charge current up to 800 mA via an external resistor
- Ultra-low battery leakage current: only 1 µA
- Optimized for 4.2-V Li-Ion and Li-Pol cells
- 30-V input tolerance with 6.6-V overvoltage protection
- Dynamic Power Management (DPM) to regulate input voltage under varying conditions
- Thermal regulation at 125°C and shutdown protection at 150°C
- Short-circuit protection on OUT and ISET pins
- NTC thermistor input for battery temperature monitoring
- Fixed 10-hour safety timer to prevent prolonged overcharge
- Charging status indication (Charging/Done)
- Compact SOT-23 package for efficient PCB design
Typical Applications:
- EPOS (Electronic Point of Sale) terminals
- Medical endoscopy equipment
- BLE speakers and wireless headsets
- Low-power handheld devices

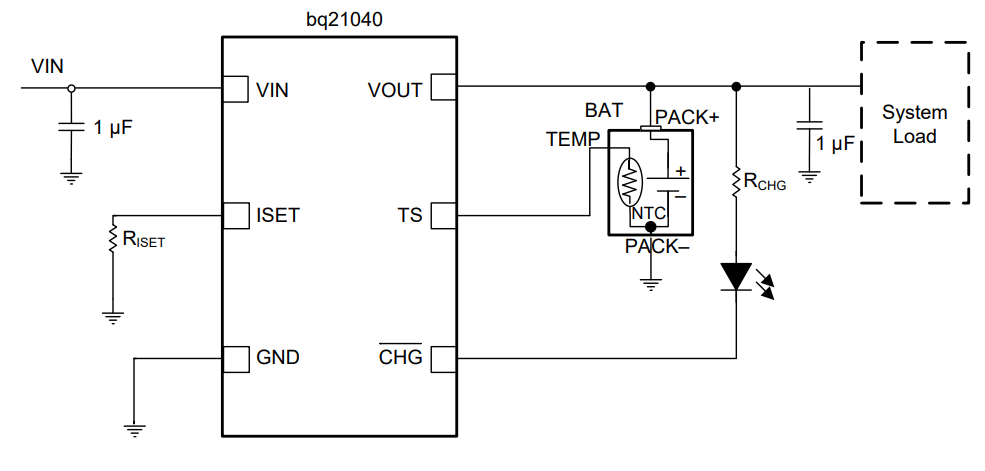

Simplified Schematic

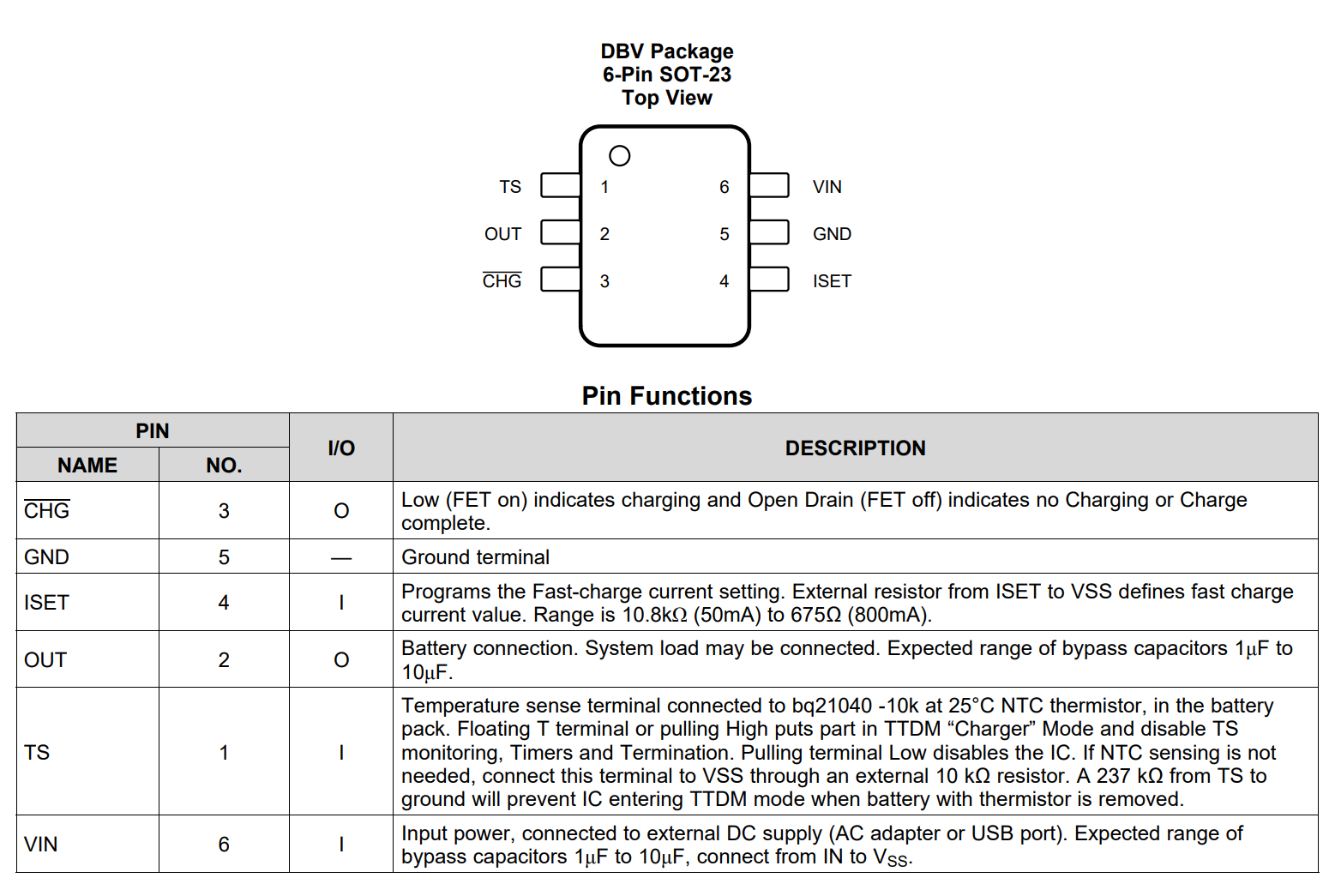

Pin Configuration and Functions
BQ21040DBVR Характеристики
- Характеристики
- Часто задаваемые вопросы
- Атрибуты
- Значение свойства
- Производитель
- Texas Instruments
- Серия:
- -
- Корпус/корпус:
- SOT-23-6
- Упаковка:
- Tape & Reel (TR)
- Состояние продукта:
- Active
- Химия батареи:
- Lithium Ion/Polymer
- Количество ячеек:
- 1
- Ток - Зарядка:
- Constant - Programmable
- Программируемые функции:
- -
- Защита от сбоев:
- Over Temperature, Over Voltage, Short Circuit
- Ток заряда - макс.:
- 800mA
- Напряжение аккумуляторной батареи:
- 4.2V
- Напряжение - питание (макс.):
- 6.45V
- Интерфейс:
- USB
- Рабочая температура:
- 0°C ~ 125°C (TJ)
- Марка:
- -
- Квалификация:
- -
- Тип крепления:
- Surface Mount
- Устройство поставщика Упаковка:
- SOT-23-6
- Категория:
- Зарядные устройства для аккумуляторов
1. Как заказать BQ21040DBVR на БомКей Электроникс?
На данный момент,, БомКей Электроникс предоставляется только обработка заказов между клиентами. После отправки вашего RFQ наш профессиональный агент свяжется с вами и предложит конкурентоспособные цены на мировом рынке, а также поможет завершить заказ, если вы примете наше предложение.
2. Как БомКей Электроникс обеспечивает, что BQ21040DBVR идет от оригинального производителя или авторизованных агентов?
У нас есть профессиональная и опытная команда контроля качества, которая строго проверяет и тестирует BQ21040DBVR. Все поставщики должны пройти нашу квалификационную проверку перед тем, как опубликовать свои товары, включая BQ21040DBVR на БомКей Электроникс; мы обращаем больше внимания на каналы и качество BQ21040DBVR товаров, чем любой другой клиент. Мы строго проводим аудит поставщиков, чтобы вы могли делать покупки с уверенностью. .
3. Точно ли отображаются цена и инвентарь? BQ21040DBVR Цена и инвентарь на?
Цена и инвентарь на BQ21040DBVR часто изменяются и не всегда могут обновляться своевременно, обновления происходят периодически в течение 24 часов. Кроме того, наша цена обычно истекает через 5 дней.
4. Какие формы оплаты принимаются??
Принимаются переводы, PayPal, Alipay, WeChat, кредитные карты, Western Union, MoneyGram и Escrow..
Теплые советы: Некоторые заказы с определенными формами оплаты могут потребовать дополнительную плату за обработку..
5. Как организована доставка??
Клиенты могут выбрать ведущих транспортных компаний, таких как DHL, UPS, FedEx, TNT и зарегистрированная почта. Доступна также страховка доставки..
Как только ваш заказ будет обработан для отправки, наш продавец отправит вам электронное письмо с информацией о статусе доставки и номере для отслеживания..
Теплые советы: для отображения информации для отслеживания у перевозчиков может потребоваться до 24 часов. Обычно экспресс-доставка занимает 3-5 дней, а зарегистрированная почта — от 25 до 60 дней..
6. Какой процесс возврата или обмена товаров? BQ21040DBVR?
Все товары проходят предвывозной контроль (PSI), случайным образом выбираются из всех партий вашего заказа для проведения систематической проверки перед отправкой. Если с товаром есть проблемы, BQ21040DBVR мы примем замену или возврат товара BQ21040DBVR только при выполнении всех нижеуказанных условий:
(1)Такие как нехватка в количестве, доставка неправильных товаров или видимые внешние дефекты (повреждения и ржавчина и т.д.), и мы признаем эти проблемы..
(2)Мы должны быть уведомлены о дефекте в течение 90 дней после доставки BQ21040DBVR.
(3)Товар не должен быть использован и должен находиться в оригинальной непакованной упаковке..
Два процесса для возврата товара:
(1)Сообщите нам в течение 90 дней
(2)Получите разрешение на возврат
7.Как связаться с нами для получения технической поддержки, такой как BQ21040DBVR диаграмма выводов, BQ21040DBVR технический паспорт?
Если вам нужна послепродажная поддержка, не стесняйтесь связаться с нами..
BQ21040DBVR Сравнение
| Изображения |  |
| Парт. № | BQ21040DBVR |
| Производитель | Texas Instruments |
| Series | - |
| Package/Case | SOT-23-6 |
| Packaging | Tape & Reel (TR) |
| Product Status | Active |
| Battery Chemistry | Lithium Ion/Polymer |
| Number of Cells | 1 |
| Current - Charging | Constant - Programmable |
| Programmable Features | - |
| Fault Protection | Over Temperature, Over Voltage, Short Circuit |
| Charge Current - Max | 800mA |
| Battery Pack Voltage | 4.2V |
| Voltage - Supply (Max) | 6.45V |
| Interface | USB |
| Operating Temperature | 0°C ~ 125°C (TJ) |
| Grade | - |
| Qualification | - |
| Mounting Type | Surface Mount |
| Supplier Device Package | SOT-23-6 |
