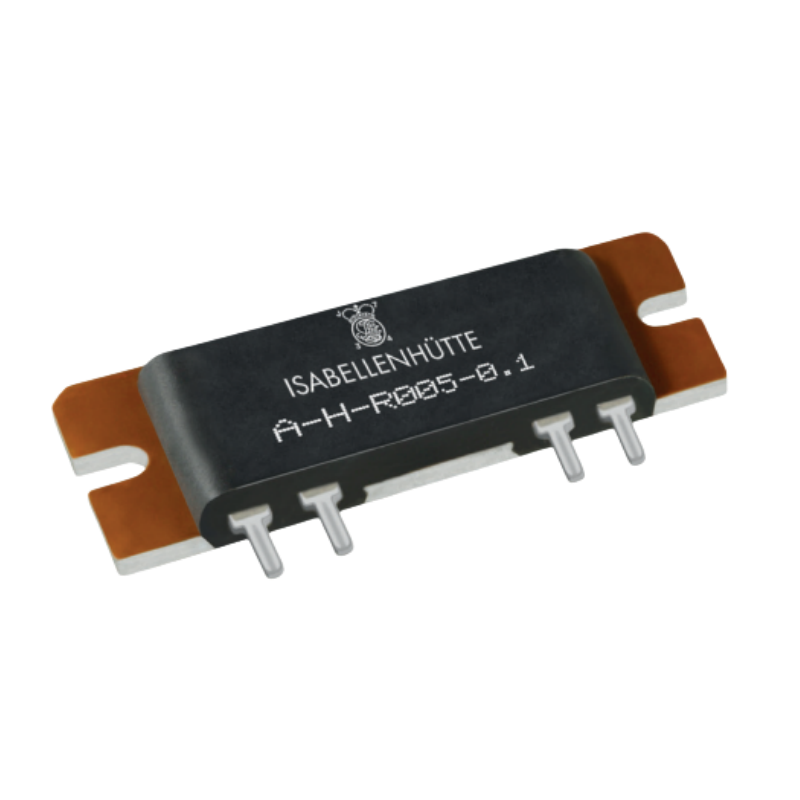

ISABELLENHUETTE представляет прецизионный резистор серии A-H с постоянной мощностью до 10 Вт и максимальным постоянным током 81 А
- Парт. №:
- A-H1-R005-F1-K2-1.0
- Производитель:
- Isabellenhuette USA
- Категория:
- Информация о продукте
- Упаковка:
- 4-SIP
- Техническая документация:
-
A-H1-R005-F1-K2-1.0.pdf
- Описание:
- RESISTOR - ISA-PLAN PRECISION TH 5mΩ
- Оплата:
- Доставка:
Детали статьи
Серия A-H — это прецизионный резистор, выпущенный компанией ISABELLENHUETTE, с постоянной мощностью до 10 Вт и максимальным постоянным током 81 А. Он отличается высокой точностью допуска и TCR, соответствует стандарту RoHS 2011/65/EU, обладает низким самонагревом и работает в диапазоне температур от -55°C до +140°C. Этот резистор может применяться в лабораторных источниках питания, измерительном оборудовании, источниках тока и других устройствах. Для получения дополнительной информации обращайтесь в Bomkey Electronics.
Характеристики
▪ Постоянная мощность до 10 Вт▪ Макс. постоянный ток: 81 А
▪ Очень высокая точность допуска и ТКС
▪ 4-проводное подключение
▪ Низкий самонагрев
▪ Соответствует RoHS 2011/65/ЕС
Применение
▪ Измерительное оборудование▪ Эталонные резисторы в лабораториях
▪ Источники тока
▪ Лабораторные блоки питания
Technical data
| Resistance values * |
mOhm Ohm |
1 to 500 1 to 100 |
||||
| Tolerance | % | 0.1 / 1 | ||||
| Temperature coefficient (20-60 °C) | ppm/K | <30 | ||||
| Applicable temperature range | °C | -55 to +140 | ||||
| Power rating | W | 3 / 10 (on a heatsink) | ||||
| Thermal resistance to ambient (Rth) | K/W | <15 | ||||
| Thermal resistance to aluminium substrat (Rthi) | K/W | <3 | ||||
| Dielectric withstanding voltage | VAC/DC | 500 | ||||
| Inductance | nH | <10 | ||||
|
Stability (Nominal load) deviation after 2000h TK = Terminal temperature |
< 0.1 % (TK = 80 °C with heatsink), < 0.2 % (TK = 95 °C with heatsink) |
|||||

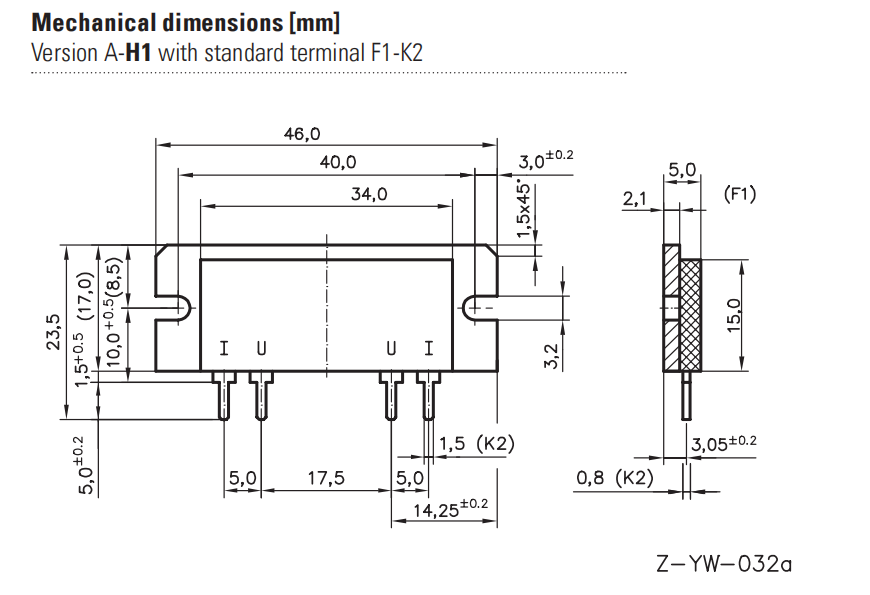

Version A-H1
| Part NO. | Package | Rasistance value | Tolerance | Rated Power | TCR |
| A-H1-R001-F1-K2-0.1 | 4618 | 1mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H1-R001-F1-K2-1.0 | 4618 | 1mΩ | ±1% | 3W/10W | ±30ppm/K |
| A-H1-R005-F1-K2-0.1 | 4618 | 5mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H1-R005-F1-K2-1.0 | 4618 | 5mΩ | ±1% | 3W/10W | ±30ppm/K |
| A-H1-R010-F1-K2-0.1 | 4618 | 10mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H1-R020-F1-K2-0.1 | 4618 | 20mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H1-R050-F1-K2-0.1 | 4618 | 50mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H1-R100-F1-K2-0.1 | 4618 | 100mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H1-R200-F1-K2-0.1 | 4618 | 200mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H1-R250-F1-K2-0.1 | 4618 | 250mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H1-R300-F1-K2-0.1 | 4618 | 300mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H1-R500-F1-K2-0.1 | 4618 | 500mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H1-1R00-F1-K2-0.1 | 4618 | 1Ω | ±0.1% | 3W/10W | ±30ppm/K |
| A-H1-5R00-F1-K2-0.1 | 4618 | 5Ω | ±0.1% | 3W/10W | ±30ppm/K |
| A-H1-33R0-F1-K2-0.1 | 4618 | 33Ω | ±0.1% | 3W/10W | ±30ppm/K |
| A-H1-100R-F1-K2-0.1 | 4618 | 100Ω | ±0.1% | 3W/10W | ±30ppm/K |

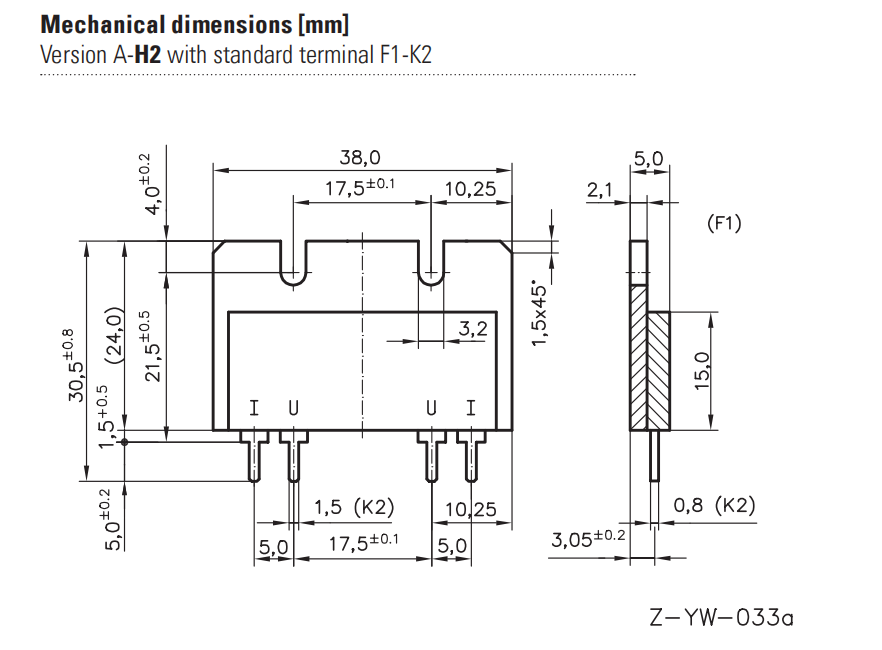

Version A-H2
| Part NO. | Package | Rasistance value | Tolerance | Rated Power | TCR |
| A-H2-R001-F1-K2-0.1 | 3825 | 1mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-R002-F1-K2-0.1 | 3825 | 2mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-R002-F1-K2-1.0 | 3825 | 2mΩ | ±1% | 3W/10W | ±30ppm/K |
| A-H2-R005-F1-K2-0.1 | 3825 | 5mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-R005-F1-K2-1.0 | 3825 | 5mΩ | ±1% | 3W/10W | ±30ppm/K |
| A-H2-R010-F1-K2-0.1 | 3825 | 10mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-R020-F1-K2-0.1 | 3825 | 20mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-R050-F1-K2-0.1 | 3825 | 50mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-R100-F1-K2-0.1 | 3825 | 100mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-R100-F1-K2-1.0 | 3825 | 100mΩ | ±1% | 3W/10W | ±30ppm/K |
| A-H2-R200-F1-K2-0.1 | 3825 | 200mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-R500-F1-K2-0.1 | 3825 | 500mΩ | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-R500-F1-K2-1.0 | 3825 | 500mΩ | ±1% | 3W/10W | ±30ppm/K |
| A-H2-1R00-F1-K2-0.1 | 3825 | 1Ω | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-2R00-F1-K2-0.1 | 3825 | 2Ω | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-5R00-F1-K2-0.1 | 3825 | 5Ω | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-10R0-F1-K2-0.1 | 3825 | 10Ω | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-20R0-F1-K2-0.1 | 3825 | 20Ω | ±0.1% | 3W/10W | ±30ppm/K |
| A-H2-100R-F1-K2-0.1 | 3825 | 100Ω | ±0.1% | 3W/10W | ±30ppm/K |
A-H1-R005-F1-K2-1.0 Характеристики
- Атрибуты
- Значение свойства
- Производитель
- Isabellenhuette USA
- Серия:
- A-H
- Упаковка:
- Tray
- Состояние продукта:
- Active
- Сопротивление:
- 5 mOhms
- Допуск:
- ±1%
- Мощность (Вт):
- 10W
- Состав:
- -
- Особенности:
- -
- Температурный коэффициент:
- 30ppm/°C
- Рабочая температура:
- -55°C ~ 140°C
- Устройство поставщика Упаковка:
- 4-SIP
- Размер/измерение:
- 1.811" L x 0.197" W (46.00mm x 5.00mm)
- Высота - в сидячем положении (макс.):
- 0.748" (19.00mm)
- Количество окончаний:
- 4
- Интенсивность отказов:
- -
- Категория:
- Информация о продукте
