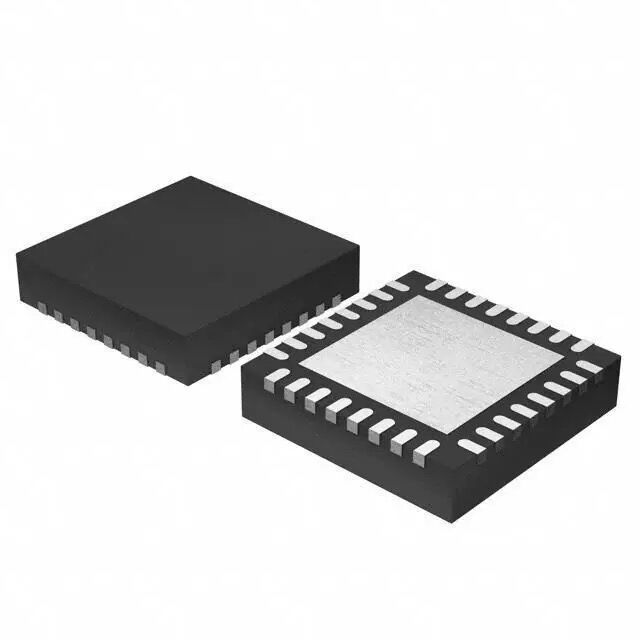

SIMCHIP SC2245GDLUMY-10
- Парт. №:
- SC2245GDLUMY-10
- Производитель:
- SIMCHIP
- Категория:
- Аналогово-цифровые преобразователи (АЦП)
- Упаковка:
- 32-QFN (5x5)
- Техническая документация:
-
SC2245GDLUMY-10.pdf
- Описание:
- IC ADC 14BIT PIPELINED 32QFN 10MSPS
- Оплата:
- Доставка:
Детали продукта
SC2245
Single Channel 14-Bit 80/65/40/25/10MSPS ADC
GENERAL DESCRIPTION
The SC2245 is a single channel, 14-bit, 80MSPS/65MSPS/40MSPS/25MSPS/10MSPS analog-to-digital converter (ADC), powered by a 3V analog power supply, a separate output power supply can drive logic circuits ranging from 2.1V to 3.6V. The SC2245 features a multistage, differential pipelined architecture, equipped with a high-performance sample-and-hold circuit and an on-chip reference voltage.
The SC2245 is designed for digitizing high frequency, wide dynamic range signals. The SC2245 is perfect for demanding imaging and communications applications with 72.8dB SNR and 85dB SFDR for signals well beyond the Nyquist frequency at 80MHz sample rate. DC specs include ±1LSB INL (typ), ±0.25LSB DNL (typ) and no missing codes over temperature. Input reference noise is as low as 0.96LSBRMS.
The SC2245 is available in a 32-lead QFN package,which can replace ADI/Linear's LTC2245CUH#TRPBF and LTC2245IUH#TRPBF
FEATURES
◼ 3V power supply
◼ Flexible input range: 1VP-P to 2VP-P
◼ 2.1V to 3.6V output voltage
◼ Low power: 60mW (10MSPS)
218mW (80MSPS)
◼ 80MHz sample rate, 30.5MHz input:
SNR: 72.83dBFS
SFDR: 85.62dBFS
◼ DNL: ±0.25LSB (Typ)
◼ Input reference noise: 0.96LSBRMS
◼ On-chip reference voltage and sample-and-hold circuits
◼ QFN-32 package 5mm×5mm
APPLICATIONS
◼ Wireless and Wired Broadband Communication
◼ Imaging Systems
◼ Spectral Analysis
◼ Portable Instrumentation and Smart Antenna Systems
◼ Handheld Oscilloscope

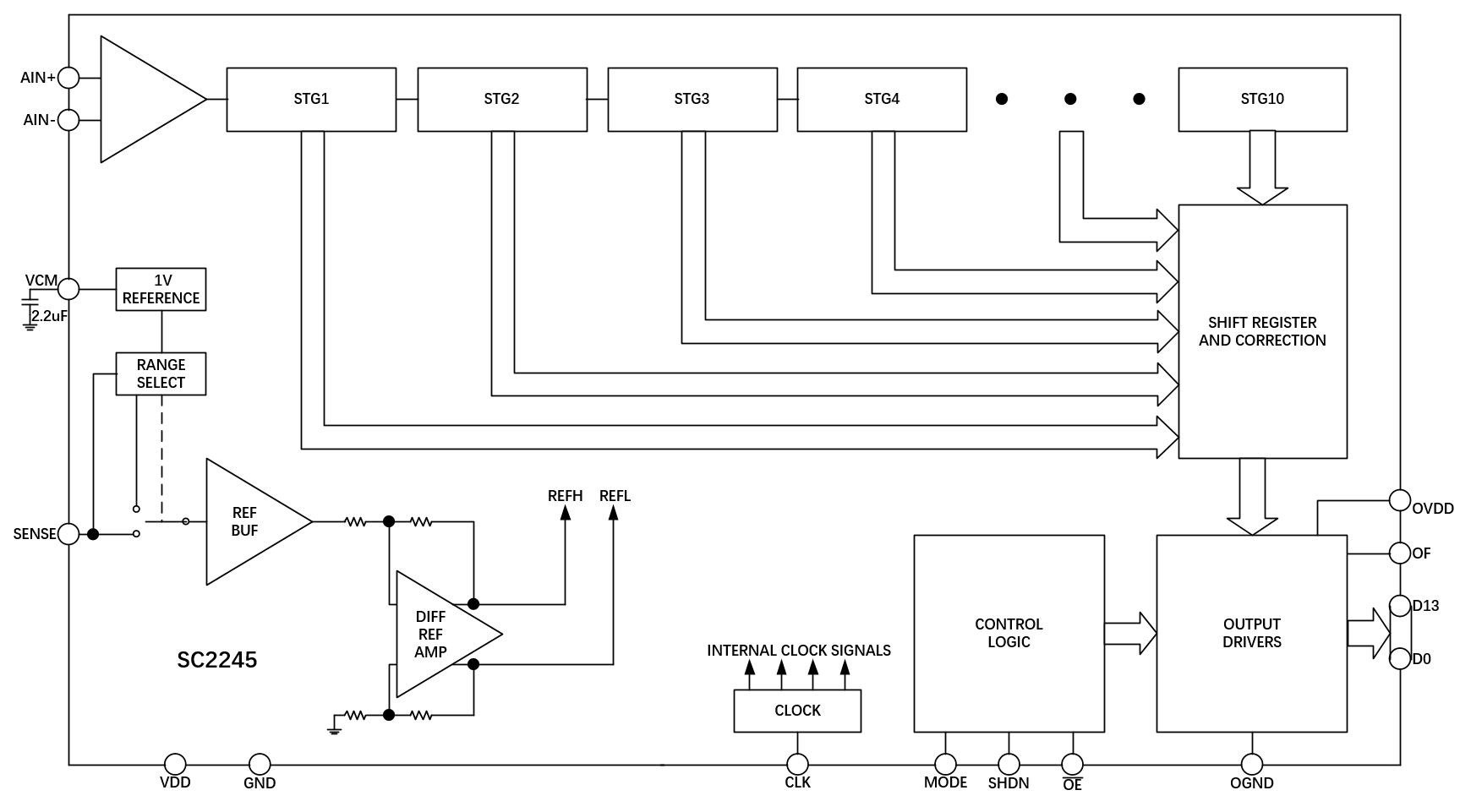

FUNCTIONAL BLOCK DIAGRAM
ORDERING GUIDE
| Part No. | OP Temp | Package Type |
|
SC2245GDLUMY-10 |
-40~85 ℃ | QFN-32 |
| SC2245GDLUMY-25 | -40~85 ℃ | QFN-32 |
| SC2245GDLUMY-40 | -40~85 ℃ | QFN-32 |
| SC2245GDLUMY-65 | -40~85 ℃ | QFN-32 |
| SC2245GDLUMY-80 | -40~85 ℃ | QFN-32 |

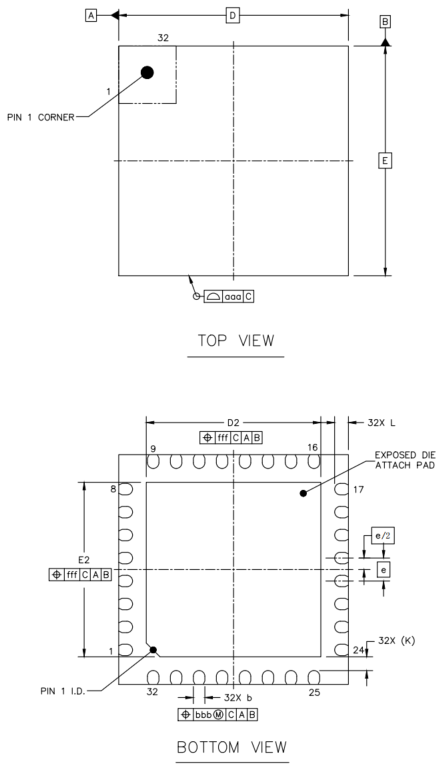

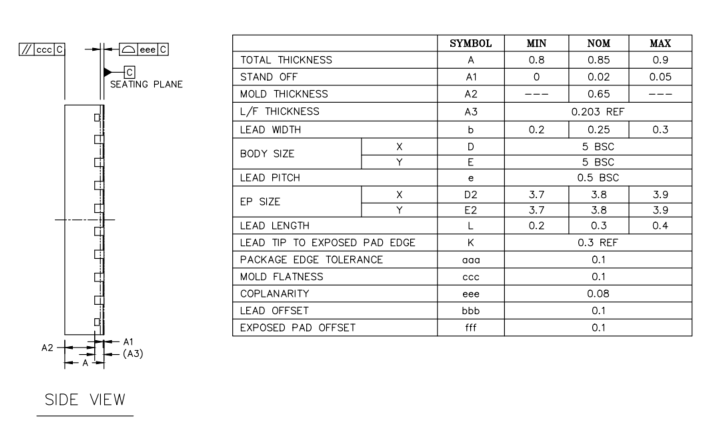

OUTLINE DEMENSIONS
SC2245GDLUMY-10 Характеристики
- Характеристики
- Часто задаваемые вопросы
- Атрибуты
- Значение свойства
- Производитель
- SIMCHIP
- Серия:
- SC2245
- Корпус/корпус:
- 32-QFN (5x5)
- Упаковка:
- Tray
- Состояние продукта:
- Active
- Количество бит:
- 14
- Частота выборки (в секунду):
- 10MSPS
- Количество входов:
- 1
- Тип входа:
- Differential, Single Ended
- Интерфейс данных:
- Parallel
- Конфигурация:
- S/H-ADC
- Соотношение - S/H:ADC:
- 1:1
- Количество АЦП:
- 1
- Архитектура:
- Pipelined
- Опорный тип:
- External, Internal
- Напряжение - питание, аналоговый:
- 2.7V ~ 3.4V
- Напряжение - питание, цифровой:
- 0.5V ~ 3.6V
- Особенности:
- -
- Рабочая температура:
- -40°C ~ 85°C
- Устройство поставщика Упаковка:
- 32-QFN (5x5)
- Тип крепления:
- Surface Mount
- Марка:
- -
- Квалификация:
- -
- Категория:
- Аналогово-цифровые преобразователи (АЦП)
1. Как заказать SC2245GDLUMY-10 на БомКей Электроникс?
На данный момент,, БомКей Электроникс предоставляется только обработка заказов между клиентами. После отправки вашего RFQ наш профессиональный агент свяжется с вами и предложит конкурентоспособные цены на мировом рынке, а также поможет завершить заказ, если вы примете наше предложение.
2. Как БомКей Электроникс обеспечивает, что SC2245GDLUMY-10 идет от оригинального производителя или авторизованных агентов?
У нас есть профессиональная и опытная команда контроля качества, которая строго проверяет и тестирует SC2245GDLUMY-10. Все поставщики должны пройти нашу квалификационную проверку перед тем, как опубликовать свои товары, включая SC2245GDLUMY-10 на БомКей Электроникс; мы обращаем больше внимания на каналы и качество SC2245GDLUMY-10 товаров, чем любой другой клиент. Мы строго проводим аудит поставщиков, чтобы вы могли делать покупки с уверенностью. .
3. Точно ли отображаются цена и инвентарь? SC2245GDLUMY-10 Цена и инвентарь на?
Цена и инвентарь на SC2245GDLUMY-10 часто изменяются и не всегда могут обновляться своевременно, обновления происходят периодически в течение 24 часов. Кроме того, наша цена обычно истекает через 5 дней.
4. Какие формы оплаты принимаются??
Принимаются переводы, PayPal, Alipay, WeChat, кредитные карты, Western Union, MoneyGram и Escrow..
Теплые советы: Некоторые заказы с определенными формами оплаты могут потребовать дополнительную плату за обработку..
5. Как организована доставка??
Клиенты могут выбрать ведущих транспортных компаний, таких как DHL, UPS, FedEx, TNT и зарегистрированная почта. Доступна также страховка доставки..
Как только ваш заказ будет обработан для отправки, наш продавец отправит вам электронное письмо с информацией о статусе доставки и номере для отслеживания..
Теплые советы: для отображения информации для отслеживания у перевозчиков может потребоваться до 24 часов. Обычно экспресс-доставка занимает 3-5 дней, а зарегистрированная почта — от 25 до 60 дней..
6. Какой процесс возврата или обмена товаров? SC2245GDLUMY-10?
Все товары проходят предвывозной контроль (PSI), случайным образом выбираются из всех партий вашего заказа для проведения систематической проверки перед отправкой. Если с товаром есть проблемы, SC2245GDLUMY-10 мы примем замену или возврат товара SC2245GDLUMY-10 только при выполнении всех нижеуказанных условий:
(1)Такие как нехватка в количестве, доставка неправильных товаров или видимые внешние дефекты (повреждения и ржавчина и т.д.), и мы признаем эти проблемы..
(2)Мы должны быть уведомлены о дефекте в течение 90 дней после доставки SC2245GDLUMY-10.
(3)Товар не должен быть использован и должен находиться в оригинальной непакованной упаковке..
Два процесса для возврата товара:
(1)Сообщите нам в течение 90 дней
(2)Получите разрешение на возврат
7.Как связаться с нами для получения технической поддержки, такой как SC2245GDLUMY-10 диаграмма выводов, SC2245GDLUMY-10 технический паспорт?
Если вам нужна послепродажная поддержка, не стесняйтесь связаться с нами..
SC2245GDLUMY-10 Сравнение
| Изображения |  |
|
|
|
|
| Парт. № | SC2245GDLUMY-10 | SC2245GDLUMY-25 | SC2245GDLUMY-40 | SC2245GDLUMY-65 | SC2245GDLUMY-80 |
| Производитель | SIMCHIP | SIMCHIP | SIMCHIP | SIMCHIP | SIMCHIP |
| Series | SC2245 | SC2245 | SC2245 | SC2245 | SC2245 |
| Package/Case | 32-QFN (5x5) | 32-QFN (5x5) | 32-QFN (5x5) | 32-QFN (5x5) | 32-QFN (5x5) |
| Packaging | Tray | Tray | Tray | Tray | Tray |
| Product Status | Active | Active | Active | Active | Active |
| Number of Bits | 14 | 14 | 14 | 14 | 14 |
| Sampling Rate (Per Second) | 10MSPS | 25MSPS | 40MSPS | 65MSPS | 80MSPS |
| Number of Inputs | 1 | 1 | 1 | 1 | 1 |
| Input Type | Differential, Single Ended | Differential, Single Ended | Differential, Single Ended | Differential, Single Ended | Differential, Single Ended |
| Data Interface | Parallel | Parallel | Parallel | Parallel | Parallel |
| Configuration | S/H-ADC | S/H-ADC | S/H-ADC | S/H-ADC | S/H-ADC |
| Ratio - S/H:ADC | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 |
| Number of A/D Converters | 1 | 1 | 1 | 1 | 1 |
| Architecture | Pipelined | Pipelined | Pipelined | Pipelined | Pipelined |
| Reference Type | External, Internal | External, Internal | External, Internal | External, Internal | External, Internal |
| Voltage - Supply, Analog | 2.7V ~ 3.4V | 2.7V ~ 3.4V | 2.7V ~ 3.4V | 2.7V ~ 3.4V | 2.7V ~ 3.4V |
| Voltage - Supply, Digital | 0.5V ~ 3.6V | 0.5V ~ 3.6V | 0.5V ~ 3.6V | 0.5V ~ 3.6V | 0.5V ~ 3.6V |
| Features | - | - | - | - | - |
| Operating Temperature | -40°C ~ 85°C | -40°C ~ 85°C | -40°C ~ 85°C | -40°C ~ 85°C | -40°C ~ 85°C |
| Supplier Device Package | 32-QFN (5x5) | 32-QFN (5x5) | 32-QFN (5x5) | 32-QFN (5x5) | 32-QFN (5x5) |
| Mounting Type | Surface Mount | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| Grade | - | - | - | - | - |
| Qualification | - | - | - | - | - |
